一、 特點：
1、 現代造型設計，結構緊湊，操作方便。
2、 長度、角度實現測量數字化。
3、 非球面聚光照明，視場明亮，照明均勻，圖象清晰。
4、 多功能數顯系統，儀器帶有 RS232 接口及數據處理軟件。
5、 強力排熱系統，散熱效果好，性能更穩定。
6、 采用高亮度，長壽命照明光源。
二、 用途：

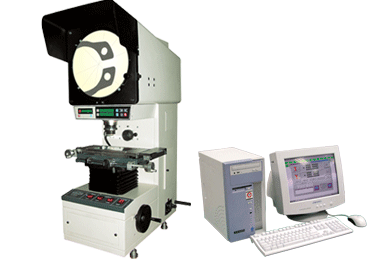

光學投影儀用于對形狀復雜的沖壓件，齒輪、凸輪、螺紋及樣板進行輪廓比較測量，使用方便，效率高，是一種常用的計量光學儀器。廣泛用于包括航空、航天業在內的各大機械制造業、鐘表業、電子行業、儀器儀表業、科研院所及各級計量部門檢測站、計量所等。
三、 規格參數：
投影屏尺寸：φ 300mm
投影屏旋轉范圍： 0 ° ~360 °
旋轉角度顯示當量： 1 ′
旋轉角度準確度 :6 ′
工作臺尺寸： 340 × 152mm
X 坐標行程： 150mm
Y 坐標行程： 50mm
Z 坐標（調焦）行程： 80mm
X 、 Y 坐標準確度： (4+40L) μ m 式中 L 為測量長度，單位： m
物鏡：
四、 主要附件：
10 ×物鏡： 10 ×物鏡反光鏡
50mm 標準玻璃尺 360 mm 普通玻璃尺
放大鏡 壓緊組（ 4 件）
JT12A-C 帶有二維測量軟件
五、 選購件：
20 ×物鏡 20 ×物鏡反光鏡組
50 ×物鏡 50 ×物鏡反光鏡組
100 ×物鏡 100 ×物鏡反光鏡組
1 、 DJ1 尋邊器 2 、 頂針架 3 、 V 型架 4 、定位壓板組 5 、圓工作臺
六、 JT12A-C 、 CD202 二維測試軟件功能。
一、 采集功能：采集元素類型、點、線、圓和圓弧。
二、 構建功能：采集的點構造直線、圓和圓弧。
三、 組合計算功能：
(a) “點”與“點”組合計算兩點距及中點坐標。
(b) “點與線”組合計算點線距
? “線與線求交”組合計算交點坐標及夾角。
(d) “線與線求中”組合，給出兩直線的中線信息。
(e) “圓與圓”組合給出（相切、相交、相離）
(f) “圓與直線”組合給出（相切、相交、相離）
七、 形位公差處理功能：
(1) 圓的圓度和圓弧圓度。
(2) 直線度測量。
(3) 同軸度測量。
(4) 對稱度測量。
(5) 位置度測量。
(6) 螺紋測量。
(7) 坐標平移旋轉。
(8) 極坐標變換。
(9) 信息編輯。
